Ứng dụng file CAD bãi đỗ xe thông minh | Hướng dẫn đọc bản vẽ

Bạn đang tìm hiểu về file CAD bãi đỗ xe thông minh? Hay cần hướng dẫn cách đọc bản vẽ bãi đỗ xe thông minh chuẩn kỹ thuật? Bài viết dưới đây sẽ giúp bạn hiểu rõ bản vẽ bãi đỗ xe, cách đọc và giải thích các ký hiệu quan trọng, đồng thời giới thiệu đơn vị cung cấp lắp đặt bãi đỗ xe thông minh chất lượng tại Việt Nam.

Bản vẽ bãi đỗ xe thông minh

Khác với bản vẽ bãi đỗ xe thông thường, file CAD bãi đỗ xe thông minh không chỉ thể hiện mặt bằng đỗ xe mà còn bao gồm bố trí cơ khí, vùng hoạt động của pallet nâng, lối vận hành và hệ thống an toàn kỹ thuật. Vậy đọc bản vẽ này như thế nào? Người mới cần chú ý những gì?

Đây là tài liệu kỹ thuật dùng xuyên suốt từ giai đoạn thiết kế đến thi công. Một bản vẽ CAD parking thông minh thường giúp:

• Tính toán sức chứa xe
• Tối ưu diện tích xây dựng
• Bố trí lối ra vào phù hợp
• Xác định vị trí kết cấu thép
• Thi công hệ thống cơ khí chính xác
• Kiểm tra khoảng không vận hành

Đặc biệt với hệ thống đỗ xe tự động, sai lệch chỉ vài centimet cũng có thể ảnh hưởng đến toàn bộ quá trình vận hành.

Hướng dẫn đọc bản vẽ bãi đỗ xe thông minh

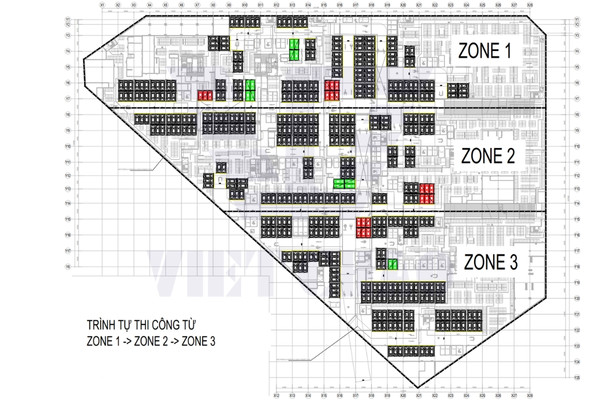

Dưới đây là hình ảnh mặt bằng bố trí tổng thế của bãi đỗ xe dạng xếp hình.

Ngoài ra, bản vẽ này còn mang tính phân khu thi công và phân zone vận hành, có thể dùng để triển khai lắp đặt thực tế ngoài công trường.

Mỗi cụm màu đen chính là một modul bãi đỗ xe dạng xếp hình, mỗi modul sẽ gồm pallet đỗ xe, hệ nâng hạ, ray trượt ngang, một cụm có thể nhiều block ghép lại.

Giải thích các ký hiệu trên file CAD bãi đỗ xe thông minh?

Dưới đây là những ký hiệu thường gặp nhất trong bản vẽ parking thông minh thực tế.

Bản vẽ mặt bằng bố trí tổng thế (Layout parking)

Ký hiệu trục công trình

Trên hầu hết file CAD bãi đỗ xe đều xuất hiện hệ trục như:

• X1, X2, X3…
• Y1, Y2, Y3…

Ví dụ: Trong công trường, kỹ sư thường nói:

“Cụm parking nằm từ X12 đến X15.”

Tức là toàn bộ vị trí sẽ được xác định dựa trên hệ trục này.

Ký hiệu pallet đỗ xe

Trong hệ thống parking xếp hình, mỗi ô đỗ xe thường được gọi là pallet. Trên bản vẽ, pallet thường hiển thị dạng hình chữ nhật hoặc cụm màu đen, mỗi pallet có thể: nâng – hạ – trượt ngang tùy theo thiết kế của hệ thống

┌─────────┐
│ CAR │
└─────────┘

Ký hiệu moving zone (vùng chuyển động)

Ký hiệu thường là: vùng hatch màu; khung nét đứt; ô màu khác biệt

[ PARKING ] ← MOVING ZONE →

Ký hiệu CL (Center Line) ——– CL ———

Đường tim giúp: căn chỉnh hệ thống, định vị chính xác module parking, cân đối khoảng cách lắp đặt. Trong thi công thực tế, hầu hết thiết bị đều lấy CL làm chuẩn.

Ký hiệu EL (Elevation)

EL là cao độ, ví dụ EL +0.000, EL -1.200. EL dùng để xác định: cao độ sàn, chiều cao lắp đặt, độ chênh giữa các tầng

Ký hiệu lối giao thông

Trên bản vẽ thường có: mũi tên, line màu vàng, line nét liền lớn → → → → →

Ký hiệu mở hai cánh

Thường trên bản vẽ, bạn sẽ thấy phần nét cong hình quạt, thể hiện quỹ đạo mở cửa

[M] → motor nâng.

[CP] → control panel (tủ điều khiển).

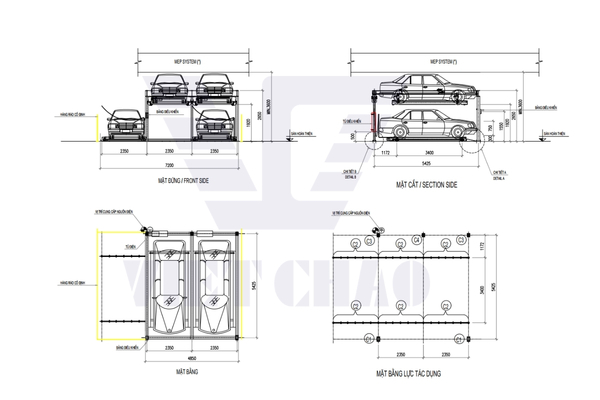

Bản vẽ mặt cắt bãi đỗ xe thông minh

Ghi chú bên cạnh bản vẽ này sẽ là bảng thông số kỹ thuật của hệ thống (tùy bãi đỗ xe thông minh nào, thì sẽ có thông số khác nhau) và bảng thông số lực tác dụng.
