Trang chủĐột Phá Trong Công Nghệ Đỗ Xe: Tổng Quan Hệ Thống Đỗ Xe Tự Động
Hệ thống đỗ xe tự động là giải pháp công nghệ tiên tiến giúp tối ưu hóa không gian và quy trình đỗ xe trong các đô thị hiện đại. Bằng cách tự động hóa toàn bộ quá trình từ nhận xe đến trả xe, hệ thống này không chỉ tiết kiệm thời gian và công sức cho người lái xe mà còn giúp tăng hiệu quả sử dụng diện tích đỗ xe. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về cách hoạt động, lợi ích và xu hướng phát triển của hệ thống đỗ xe tự động – công nghệ đang ngày càng phổ biến tại các khu đô thị lớn nhỏ trên khắp thế giới.
Hệ thống đỗ xe thông minh phân loại thành 2 dạng chính:
- Hệ thống đỗ xe bán tự động (hay được gọi là hệ thống đỗ xe cơ khí)
- Hệ thống đỗ xe tự động hoàn toàn
Cấu tạo của hệ thống đỗ xe thông minh
Hệ thống đỗ xe bán tự động
Phần cứng
Tủ điều khiển
Tủ điều khiển đóng vai trò trung tâm điều khiển trong hệ thống đỗ xe bán tự động, với những tính năng như:
| Điều khiển và phối hợp hoạt động của các thiết bị |
|
| Xử lý dữ liệu và tín hiệu từ các cảm biến |
|
| Giao tiếp với các hệ thống khác |
|
| Đảm bảo vận hành an toàn |
|
| Lưu trữ dữ liệu hoạt động |
|

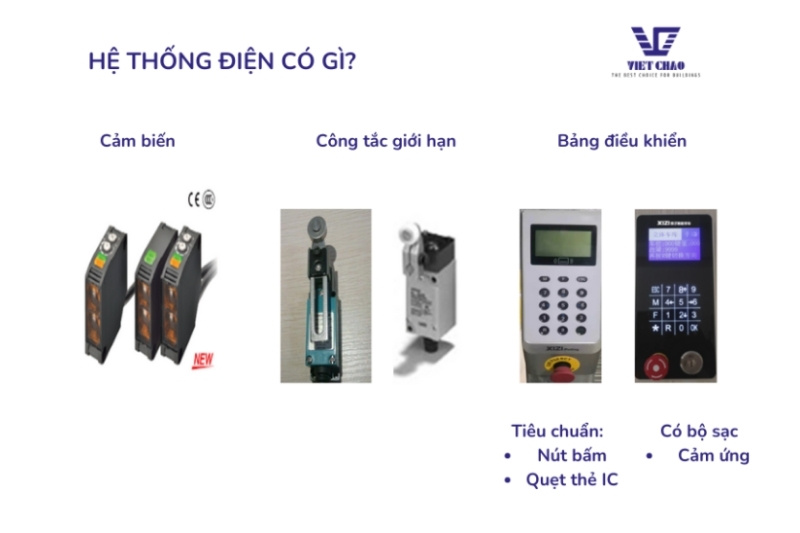

Hệ thống điện

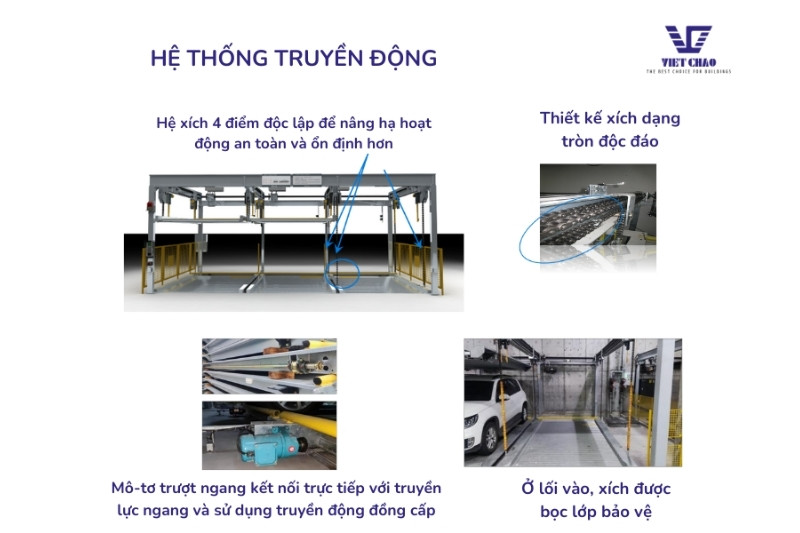

Hệ thống truyền động

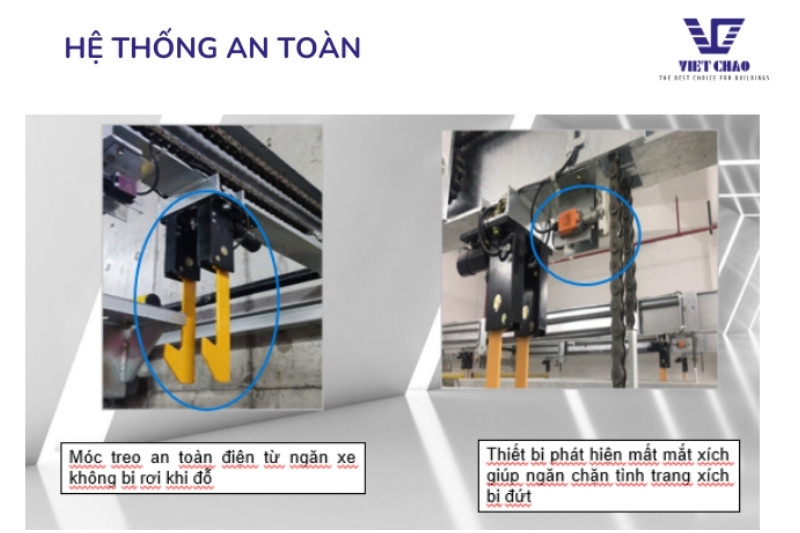

Hệ thống an toàn

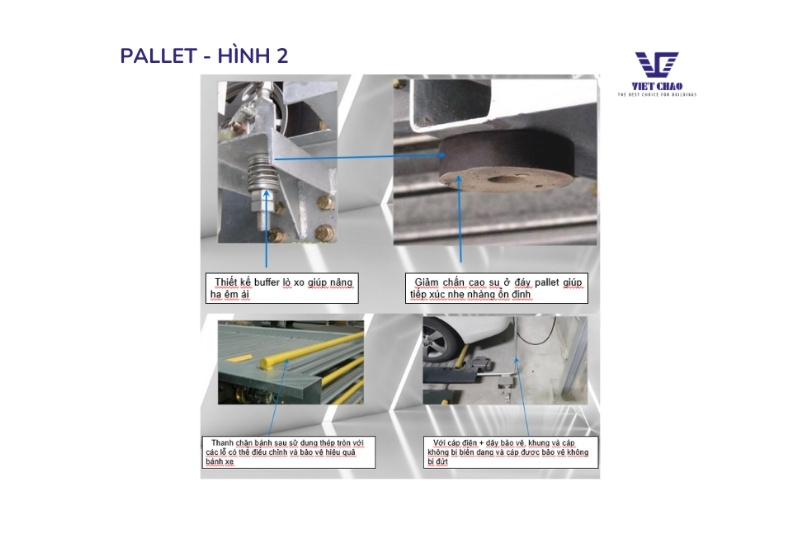

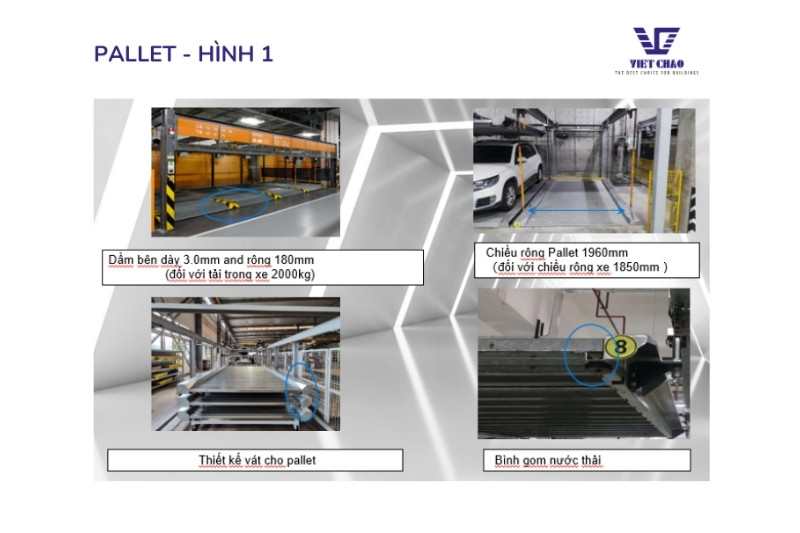

Pallet
Phần mềm
Phần mềm lập trình PLC (Programmable Logic Controller) |
|
Phần mềm HMI (Human-Machine Interface) |
|
Phần mềm SCADA (Supervisory Control and Data Acquisition) |
|
Phần mềm quản lý bãi đỗ IGPS – Báo chỗ trống tự động theo thời gian thực |
|
Phần mềm kiểm soát truy cập |
|
Hệ thống đỗ xe tự động hoàn toàn
Phần cứng
Hệ thống cảm biến
Cảm biến đóng vai trò quan trọng trong việc phát hiện và định vị xe trong quá trình đỗ/lấy xe. Các loại cảm biến thường được sử dụng bao gồm:
- Cảm biến giúp hệ thống nhận biết vị trí xe, khoảng cách đến các vật cản, từ đó điều khiển quá trình đỗ/lấy xe an toàn và chính xác, ngăn những thương tích cá nhân không đáng có.
- Camera: Camera được sử dụng để chụp ảnh biển số xe, từ đó phần mềm nhận dạng biển số có thể xác định chủ sở hữu xe. Điều này giúp hệ thống liên kết xe với thông tin đăng ký, quản lý giao dịch đỗ xe và cung cấp dịch vụ phù hợp cho khách hàng.
Robot AGV:
Robot/ xe tự hành di chuyển trên các trục để lấy hoặc đỗ xe vào vị trí quy định. Robot được điều khiển bằng phần mềm lập trình chi tiết, đảm bảo quá trình lấy/đỗ xe diễn ra an toàn, nhanh chóng và hiệu quả.
Xe tự hành AGV
Thang nâng hạ: Di chuyển xe lên/ xuống
Đường dẫn (ray)
Phần mềm
- Phần mềm lập trình PLC điều khiển toàn bộ hệ thống
- Phần mềm HMI (Human machine interface)
- Phần mềm SCADA Phần mềm điều khiển robot lấy/ đỗ xe
- Phần mềm quản lý bãi đỗ IGPS – Báo chỗ trống tự động theo thời gian thực
- Phần mềm kiểm soát truy cập
Quy trình lấy xe/ đỗ xe hệ thống đỗ xe thông minh
Quy trình lấy xe/ đỗ xe hệ thống bán tự động:
Quy trình lấy xe/ đỗ xe hệ thống tự động hoàn toàn:
Hệ thống đỗ xe tự động hoàn toàn |
Hệ thống đỗ xe bán tự động |
|
Các yếu tố phụ thuộc |
1. Công nghệ của hệ thống đỗ xe tự động:
2. Kích thước và thiết kế của bãi đỗ: – Bãi đỗ nhỏ, gọn thường nhanh hơn bãi đỗ lớn, phức tạp. – Thiết kế hợp lý giúp tối ưu quá trình di chuyển của robot.
|
1. Khâu tự động của hệ thống:
Thời gian di chuyển xe từ chỗ đỗ đến điểm giao/nhận xe thường mất từ 2-3 phút 2. Khâu thủ công của người sử dụng: – Khách hàng phải tự lái xe vào/ra khỏi điểm giao/nhận xe. – Thời gian phụ thuộc vào kỹ năng lái xe và khoảng cách từ điểm giao/nhận đến chỗ đỗ cuối cùng. Trung bình mất từ 2-5 phút tùy trình độ lái xe của khách. 3. Mật độ giao thông: Trong giờ cao điểm, lượng xe ra/vào bãi đỗ nhiều khiến thời gian chờ đợi lâu hơn.
|
Kết luận |
Trung bình, với các hệ thống đỗ xe tự động hiện đại, thời gian lấy/đỗ xe dao động từ 1-3 phút trong điều kiện bình thường.
Tuy nhiên, trong giờ cao điểm, thời gian có thể kéo dài hơn do lượng xe ra/vào nhiều. |
Với hệ thống bán tự động, thời gian trung bình để lấy/đỗ xe dao động từ 3-7 phút trong điều kiện bình thường.
Trong trường hợp đông đúc giờ cao điểm, thời gian có thể kéo dài hơn. |
→ Hệ thống đỗ xe tự động hoàn toàn có hiệu suất cao hơn, tuy nhiên do tích hợp công nghệ tân tiến nên giá thành cũng cao hơn
Phân loại hệ thống đỗ xe thông minh
Hệ thống đỗ xe tự động hoàn toàn
Hệ thống đỗ xe tự động dạng xếp làn
– Hệ thống được sử dụng rất rộng rãi cho lưu kho và đỗ xe có quy mô lớn, hệ số an toàn cao (do vị trí lưu đỗ là tĩnh tại) . Đặc biệt hệ thống này là giải pháp tiết kiệm năng lượng lưu chuyển. Để tăng số lượng lưu đỗ, 1 hệ thống có thể có nhiều robot.
– Hệ thống lắp ngầm hoặc nổi gồm 1 lối đi ở giữa, hai bên gồm 1-2 dãy vị trí lưu đỗ.Hệ thống đỗ xe tự động này thích hợp với bãi xe từ 100 – 500 xe.
– Thang máy: thang máy có nhiệm vụ nâng hạ robot đến đường ray của mỗi tầng, tại điểm xuất phát này Robot tự hành đến vị trí lấy xe ôtô. Tại vị trí này, cánh tay robot di chuyển đến các các bánh xe oto thực hiện thao tác: kẹp, nâng di chuyển.
- Hệ số sử dụng diện tích: 60-80%
- Số vị trí đỗ: ~200-600 vị trí
– Ưu điểm: Chạy êm ái, tiếng ồn thấp, chi phí thấp, lắp đặt dễ dàng, thiết kế linh hoạt, lấy xe ra vào dễ dàng. Đây là dòng sản phẩm được ưa chuộng nhất của XIZI tại Việt Nam hiện nay.

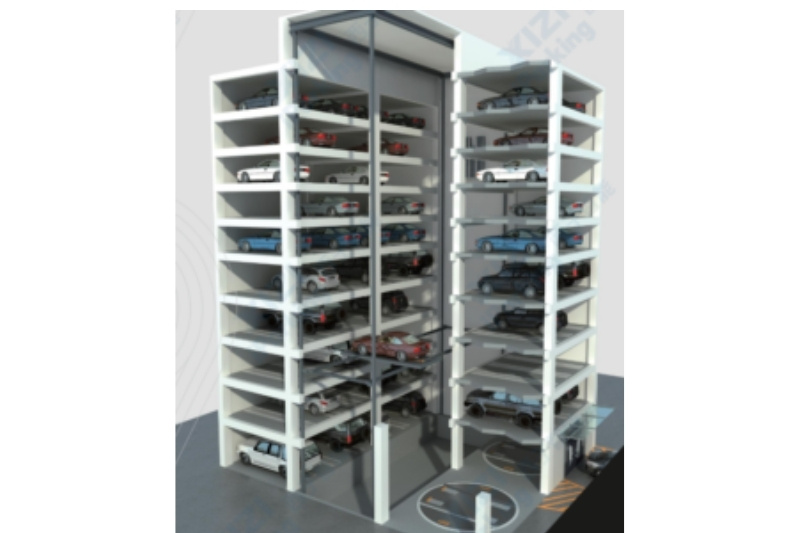

Hệ thống đỗ xe tự động dạng tháp
| Hệ thống | Đặc điểm |
|
Tháp thẳng
|
– Tháp để xe có tốc độ lấy xe khá nhanh những tháp có sức chứa 60 xe thời gian lấy trung bình cũng chỉ 1,5 phút.
– Độ êm của thang nâng di chuyển được đánh giá rất cao, rất phù hợp với những nơi như bệnh viện, trung tâm nghiên cứu.. – Hệ thống tháp đỗ xe được cấu tạo bằng thép nên việc lắp ráp và di chuyển là rất dễ và nhanh. – Hệ thống tháp xe được xây dựng trên một diện tích đất nhỏ chỉ khoảng 55 – 60m vuông là có thể triển khai được. – Có thể lắp nổi toàn bộ hệ thống cũng như lắp chìm một phần dưới lòng đất. – Tích hợp xe tự hành AGV |
|
Tháp mini |
– Thời gian lấy xe chỉ từ 30 giây đến 2 phút, tùy vào vị trí xe ở trên cùng tháp hay gần điểm lấy xe
– Giao diện điều khiển thân thiện, dễ sử dụng – Tích hợp xe tự hành AGV (không có robot tự hành – Hệ thống vẫn có thể vận hành) |
|
Tháp tròn |
|
|
Tháp cho xe bus |
– Chi phí xây dựng cao hơn so với những hệ thống đỗ xe tự động khác
– Thường phải xây dựng đi liền với công trình cao tầng, nếu không phải xây dựng một bộ khung và nền móng chắc chắn. |
Hệ thống đỗ xe tự động dạng trượt ngang
| Tên hệ thống | Đặc điểm |
|
Trượt ngang không có robot AGV |
Hiệu quả cao:– Tận dụng tối đa không gian: Chỉ cần 1/3 diện tích so với bãi đỗ xe thông thường. – Tốc độ cao: Ngay cả giờ cao điểm cũng không xảy ra tình trạng kẹt xe. Tốc độ di chuyển tối đa của xe nâng là 1.5 m/s. Xe nâng và xe vận chuyển hoạt động đồng thời. Tiện lợi:– Dễ sử dụng: Tiết kiệm thời gian và công sức. – Lấy xe nhanh chóng Linh hoạt:– Nhiều layout: Có thể bố trí nhiều kiểu layout khác nhau. – Có nhiều kiểu vận chuyển: dạng robot, dạng răng lược… – Đỗ được nhiều loại xe: Dễ dàng đỗ được tất cả các loại xe (SUV, Sedan…) |
|
Trượt ngang tích hợp xe tự hành AGV |
|

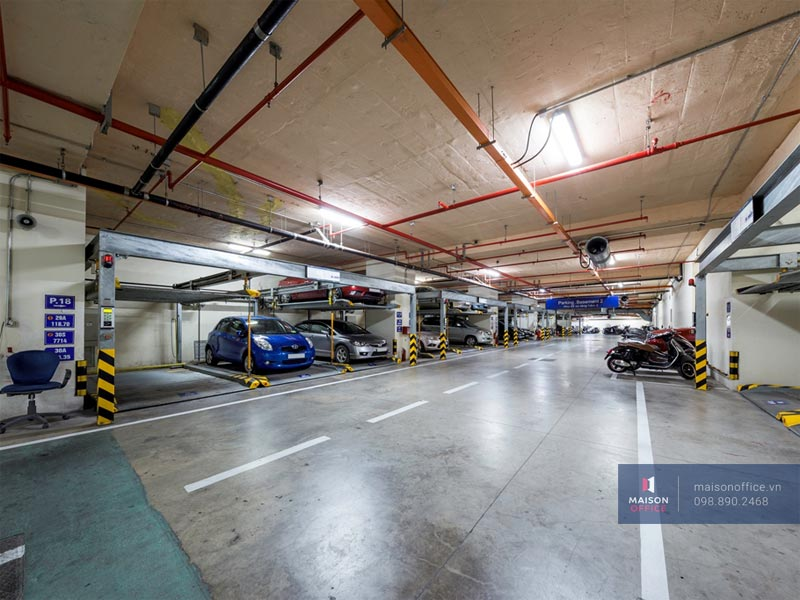

Hệ thống đỗ xe bán tự động
| Tên hệ thống | Đặc điểm |
Hệ thống đỗ xe dạng xếp hình (Puzzle Parking)
|
– Nguyên lý hoạt động: Hệ thống đỗ xe nâng và trượt bằng cách di chuyển pallet để đưa xe vào hoặc lấy xe ra. Pallet có thể đi xuống hoặc lên để hoàn thành việc đưa ô tô vào/ra hệ thống. Đây là hệ thống đỗ xe rất thông dụng và phổ biến trên thị trường hiện nay.
– Ưu điểm:Dễ dàng lắp đặt và bảo trì Thích hợp cho các bãi đỗ xe hiện tại – Nhược điểm: Diện tích đỗ xe cần phải có khoảng rộng để người dùng có thể đỗ xe ngược. |
Hệ thống tự động nâng hạ
|
– Nguyên lý hoạt động: là hệ thống có thiết kế đơn giản, sử dụng thang nâng để nâng/hạ xe vào vị trí đỗ– Ưu điểm: Tiết kiệm diện tích đỗ xe, đặc biệt phù hợp cho các bãi đỗ có không gian hạn chế về chiều cao. – Nhược điểm: Chiều cao tối đa nhỏ hơn 3,5m, thông thường gồm 2 tầng. Thêm nữa, người lái vẫn phải tham gia điều khiển xe trong một phần quá trình đỗ. |
Ưu điểm của hệ thống đỗ xe thông minh
Tối đa hóa hiệu suất sử dụng không gian
Công nghệ đỗ xe thông minh cho phép sắp xếp phương tiện một cách khoa học và chặt chẽ hơn. Nhờ đó, cùng một diện tích có thể chứa được nhiều xe hơn đáng kể so với phương pháp truyền thống, mà không cần mở rộng khuôn viên.
Giảm áp lực giao thông đô thị
Bằng cách tăng công suất đỗ xe trên cùng một diện tích, hệ thống này góp phần giải quyết tình trạng thiếu hụt chỗ đỗ xe trong đô thị. Kết quả là giảm số lượng xe phải đỗ trên lòng đường, từ đó cải thiện lưu thông và giảm ùn tắc.
Nâng tầm trải nghiệm người dùng
Quy trình đỗ xe được tự động hóa hoàn toàn nhờ hệ thống robot thông minh. Người lái chỉ cần đưa xe vào điểm tiếp nhận, phần còn lại sẽ do hệ thống đảm nhiệm. Điều này mang lại sự thuận tiện và tiết kiệm thời gian đáng kể cho người sử dụng.
Đảm bảo an toàn tối ưu
Bằng cách loại bỏ yếu tố con người, hệ thống giảm thiểu rủi ro va chạm, hư hỏng xe thường gặp ở bãi đỗ truyền thống. Robot được lập trình chính xác, hoạt động ổn định và linh hoạt ngay cả trong không gian hẹp, đảm bảo an toàn tuyệt đối cho cả phương tiện và cơ sở hạ tầng.
Thân thiện với môi trường
Hệ thống đỗ xe thông minh góp phần giảm lượng khí thải carbon do quá trình tìm kiếm chỗ đỗ xe. Đồng thời, nó cũng tiêu tốn ít năng lượng hơn so với bãi đỗ xe truyền thống, nhờ không cần hệ thống thông gió phức tạp. Những yếu tố này đóng góp tích cực vào việc bảo vệ môi trường đô thị.
Giá thành của hệ thống đỗ xe thông minh là bao nhiêu?
Giá thành đầu tư ban đầu hệ thống đỗ xe tự động khá cao, thường dao động từ vài triệu đến hàng chục triệu USD tùy thuộc vào quy mô, công nghệ sử dụng và tính năng gì? Tuy nhiên, chi phí vận hành và bảo trì thấp hơn đáng kể so với bãi đỗ xe truyền thống sẽ giúp Chủ dự án thu hồi vốn đầu tư trong dài hạn.
Một số yếu tố ảnh hưởng đến giá thành bao gồm:
Quy mô của bãi đỗ xe (số lượng chỗ đỗ xe)
Chi phí trên mỗi chỗ đỗ xe thấp hơn đối với quy mô lớn (số lượng đỗ càng lớn thì chi phí sẽ càng rẻ).
Yếu tố nhập khẩu đồng bộ hay gia công trong nước
Nhập khẩu đồng bộ từ nước ngoài thường có giá cao hơn 15-20% so với hàng gia công trong nước do phải chịu thêm một loạt các chi phí khác như: Chi phí vận chuyển, thuế nhập khẩu và lợi nhuận nhà phân phối,… Nhưng, Quý khách hàng khi sử dụng hàng nhập khẩu đồng bộ thì khách hàng hoàn toàn có thể yên tâm về:
- Thương hiệu
Tại Việt Chào, những nhà sản xuất được chúng tôi “chọn mặt gửi vàng” đều là những thương hiệu chất lượng Quốc tế. Những dự án của họ không chỉ trong nước mà độ bao phủ gần như là toàn cầu. Ví dụ nhà máy sản xuất XIZI iParking có mặt trên 50 quốc gia trên toàn cầu, góp mặt vào những dự án hệ thống đỗ xe lớn nhỏ trên toàn thế giới.
- Độ bền vững
Độ bền của sản phẩm được tính bằng thập kỷ, ví dụ dự án Hệ thống đỗ xe tự động tại BIDV Trần Quang Khải gần 15 năm đi vào vận hành, bảo hành – bảo trì tại Việt Chào thường xuyên. Chất lượng của công trình vẫn bảo đảm và hoạt động êm ái.
Lựa chọn hệ thống đỗ xe tự động theo hướng gia công và lắp ráp tại Việt Nam, bước đầu có thể tiết kiệm chi phí. Nhưng, khi xét về dài hạn, những yếu tố có thể ảnh hưởng (thâm niên sử dụng không dài, linh kiện dễ bị hỏng hóc, thời gian bảo hành – bảo trì lâu hơn cam kết,…) cũng sẽ khiến chi phí bị đội lên khá nhiều.
Thương hiệu sản phẩm
Hiện nay, một số thương hiệu có tiếng trên thị trường ngành đỗ xe tự động như Xizi Parking (Trung Quốc); AJ – tên cũ DongYang (Hàn Quốc); IHI Parking (Nhật Bản),…thường có giá cao hơn do chi phí nghiên cứu, bảo hành và uy tín thương hiệu,…
Các giải pháp của các hãng gia công, ít tiếng tăm thường có giá rẻ hơn nhưng không đảm bảo chất lượng hoàn toàn, vì thế nên quý khách hàng nên cân nhắc khi chọn thương hiệu hệ thống đỗ xe tự động.
Trường hợp tích hợp robot AGV
– Tích hợp hệ thống AGV (xe tự hành) hoặc robot để di chuyển xe sẽ làm tăng đáng kể giá thành đầu tư ban đầu.
Chi phí phần mềm
– Phần mềm iGPS – Phần mềm thanh toán phí gửi xe đa điểm, phần mềm giám sát trạng thái xe và quản lý xe cực kỳ dễ dàng
Thiết kế hệ thống đỗ xe thông minh
Khi thiết kế một hệ thống đỗ xe tự động, Việt Chào có liệt kê một số lưu ý như sau:
Đánh giá nhu cầu đỗ xe |
Phân tích lưu lượng giao thông, số lượng xe ra vào trong các khung giờ khác nhau để xác định quy mô và số lượng robot di chuyển xe cần thiết. |
Chọn loại hệ thống đỗ xe phù hợp |
Dựa trên diện tích có sẵn, ngân sách đầu tư và mục đích sử dụng để lựa chọn loại hệ thống đỗ xe tự động thích hợp nhất. |
Thiết kế bố trí hợp lý |
Sắp xếp hợp lý khu vực đưa/nhận xe, kho đỗ xe và đường giao thông nội bộ để đảm bảo luồng lưu thông phương tiện hợp lý. |
Lưu ý về Khung kết cấu |
Sàn pallet, kích thước cột trước, cột sau, dầm trước, dầm sau, dầm cạnh, dầm giữa |
Thiết kế hệ thống dẫn động (truyền động) ô tô |
Động cơ nâng hạ tầng: 2,2KW; Động cơ trượt ngang: 0,2KW |
Tích hợp hệ thống an ninh và giám sát |
Hệ thống camera giám sát, hệ thống camera soi biển xe, hệ thống cảm biến và các thiết bị an ninh khác bảo vệ tài sản và đảm bảo an toàn cho người dùng. Thiết bị an toàn: Đèn cảnh báo và dừng khẩn cấp, phanh điện tử, móc chống rơi, các loại cảm biến khác,… |
Thiết kế giao diện điều khiển dễ sử dụng |
Giao diện điều khiển cần đơn giản, thân thiện với người dùng để đảm bảo trải nghiệm tốt nhất. |
Thiết kế theo phương nào? |
|
Tính toán kỹ lưỡng kích thước ô đỗ xe |
Kích thước ô đỗ xe cần phải phù hợp với các loại xe khác nhau và phải đủ khoảng trống cho robot di chuyển. |
Kích thước xe khả dụng: Kích thước (DxRxC) nhỏ hơn hoặc bằng 5000 x 1700 x 1900 và tải trọng ô tô nhỏ hơn hoặc bằng 2500kg.
Bảo trì hệ thống đỗ xe thông minh như thế nào?
Để đảm bảo hoạt động ổn định và kéo dài tuổi thọ của hệ thống, việc bảo trì định kỳ là rất quan trọng. Một số lưu ý về bảo hành – bảo trì bao gồm:
Thời hạn bảo hành – bảo trì
Thời gian bảo hành – bảo trì hệ thống đỗ xe tự động mỗi tháng/ lần
Kiểm tra và bảo dưỡng robot di chuyển xe
Thay thế bánh xe, dầu mỡ, pin và các bộ phận khác theo đúng khuyến nghị của nhà sản xuất
Hình ảnh nhân viên Việt Chào bảo hành – bảo trì tại Hệ thống đỗ xe tự động Masteri West Heights
Bảo trì hệ thống điều khiển
Mỗi tháng, nhân viên bảo hành – bảo trì sẽ cập nhật phần mềm (nếu có tích hợp), kiểm tra tính ổn định của hệ thống và xử lý lỗi (báo ngay với hãng) nếu có.
Bảo trì hệ thống an ninh
Khi lựa chọn dịch vụ bảo hành – bảo trì tại Việt Chào, kiểm tra camera, cảm biến và thay thế nếu có hư hỏng.
Đào tạo nhân viên vận hành
Tổ chức đào tạo định kỳ để nhân viên nắm vững kiến thức cũng như giải quyết tình huống và các vấn đề phát sinh nhanh gọn nhất.
Hệ thống đỗ xe tự động đang trở thành xu hướng tất yếu trong tương lai, mang lại nhiều lợi ích to lớn cho người dùng. Với những ưu điểm vượt trội như tiết kiệm thời gian, đỗ xe an toàn và chính xác,…Hệ thống này đáp ứng được nhu cầu của mọi đối tượng khách hàng.
Liên hệ với chúng tôi để được tư vấn và lắp đặt hệ thống phù hợp với nhu cầu của bạn qua hotline:
KD – 089 8552 888/ KT – 0906 00 77 00.
